3D-Kompetenz,
die Maßstäbe setzt.

Blasen in drei Dimensionen
– präzise, effizient, bewährt.

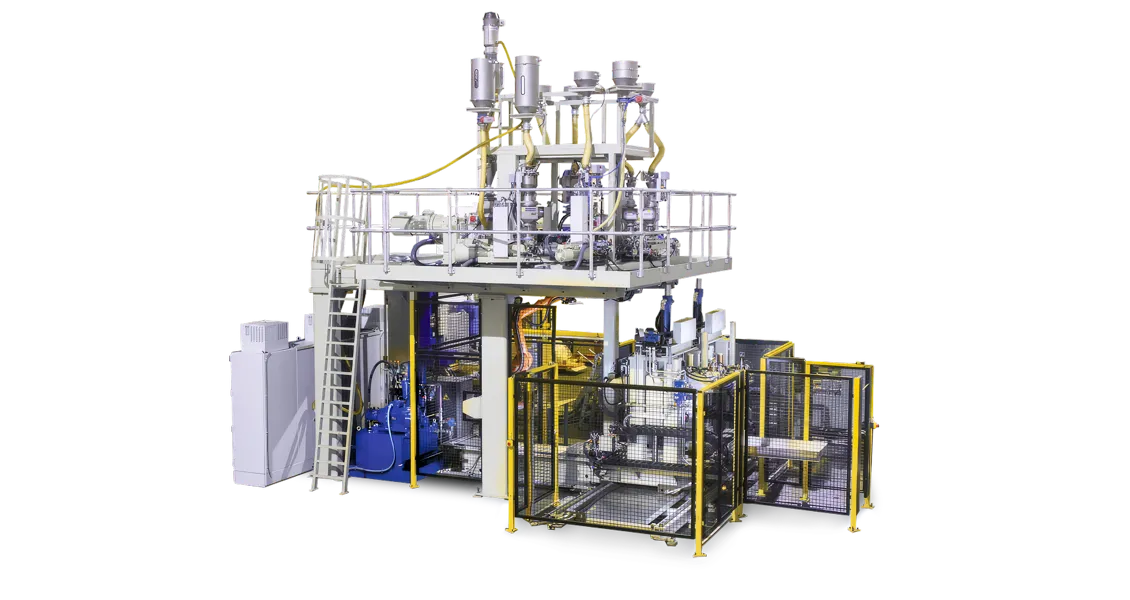

Die BAR 10D ist Bekums Spezialist für anspruchsvolle 3D-Blasformteile.
Dank kompakter Bauweise und ausgeklügelter Prozesssteuerung eignet sich die Anlage ideal für die Herstellung von Füllrohren, Luftführungen und komplex geformten Leitungssystemen – besonders im Automotive-Bereich. Die Maschine ist auf maximale Wiederholgenauigkeit, minimierten Ausschuss und flexible Artikelwechsel ausgelegt.

Ob Monolayer oder bis zu sieben Schichten mit integrierter EVOH-Barriere – die BAR 10D vereint langjährige Erfahrung mit bewährter Technik.

Stark in Form
– Ihre Vorteile mit der BAR 10D

Optimierte 3D-Formgebung

Das modernste 3D-Blaskonzept seiner Klasse – für präzise, abfallfreie Produktion von komplexen Formteilen wie Tank-Einfüllrohren.

Doppelte Präzision – identische Prozesse auf beiden Stationen

Die BAR 10D bietet auf beiden Schließeinheiten exakt dieselben Prozessbedingungen. Das sorgt für eine herausragende Wiederholgenauigkeit – unabhängig davon, ob Sie auf einer oder beiden Stationen fertigen. Ideal für anspruchsvolle Bauteile mit engen Toleranzen.

Multilayer-Leistung inklusive

Bis zu 7-Schicht-Wendelverteilerköpfe ermöglichen die exakte Verarbeitung von EVOH und anderen Funktionsschichten – auch bei geringen Durchsatzraten < 500 g/h.

Spezialformteile? Bekum hat die Lösung.
Unsere BAR 10D steht für maximale Kontrolle bei der Herstellung von 3D-Blasteilen – effizient, platzsparend und exakt abgestimmt auf Ihre Anwendung.

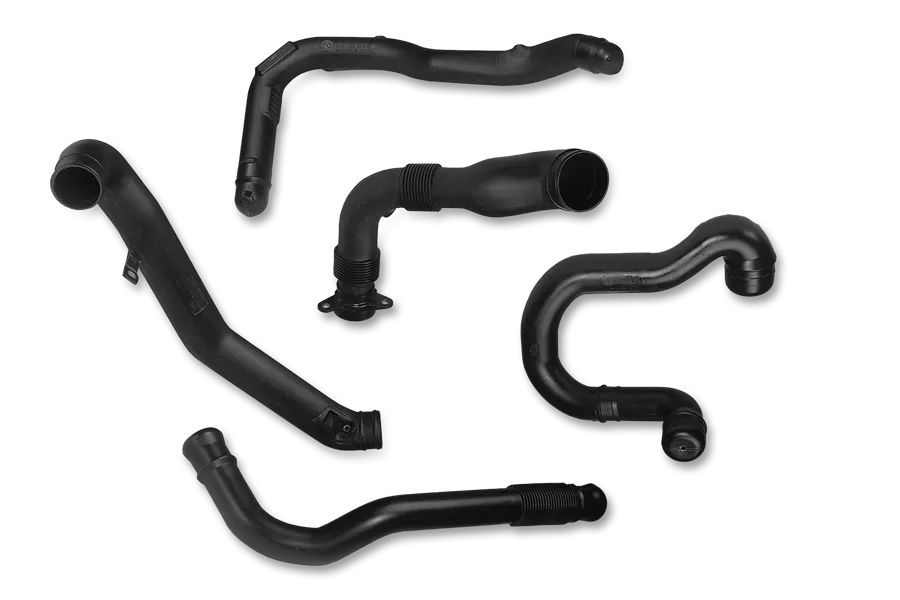

Vielfalt in Serie – für jedes Teil das richtige Konzept

Egal ob gerade, gewinkelt oder komplex geformt – die BAR 10D ist auf die wirtschaftliche Produktion unterschiedlichster Einfüllrohre und technischer Formteile ausgelegt. Durch präzise Steuerung, zuverlässige Schichtverteilung und flexible Werkzeugbestückung lassen sich auch anspruchsvolle Geometrien reproduzierbar und in hoher Qualität fertigen.

Ob Serienfertigung oder wechselnde Anforderungen: Mit Bekum behalten Sie die Kontrolle über Form, Funktion und Fertigungsprozess.

Mehr zu technischen Teilen

Technische Spezifikationen

Schließkraft (kN)
Schließkraft (US t)
Formbreite, max. (mm)
Formlänge, max. (mm)
Formdicke (mm)
Formöffnungsweg (mm)
Wagenhub (mm)
Artikel-Produktionsmöglichkeit pro Form, max. (l)
BAR 10D
Schließkraft (kN): 100
Schließkraft (US t): 11,2
Formbreite, max. (mm): 800
Formlänge, max. (mm): 1.600
Formdicke (mm): 2 x 300
Formöffnungsweg (mm): 500
Wagenhub (mm): -
Artikel-Produktionsmöglichkeit pro Form, max. (l): -
Maschinenstandard ist fett.
